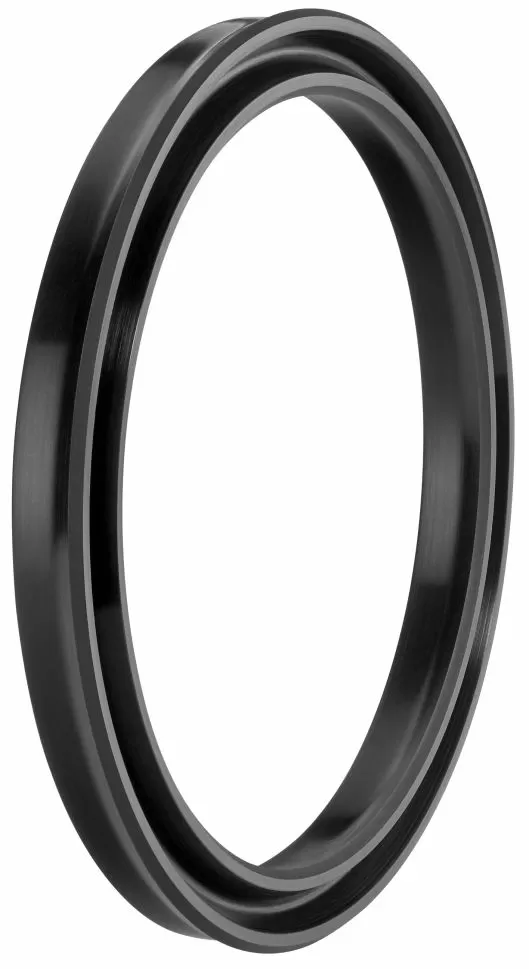

Хидравлично уплътнение за бутало тип A102 30x22x5 NBR90 до 160 bar
В наличност 14 броя
- Код:32030022050
- Тегло:0.000 кг
Еднодействащ хидравличен уплътнител тип A102 има по-къс външен уплътнителен ръб и е предназначен само за бутални приложения на стандартни цилиндри.
Произвеждат се стандартно от NBR с твърдост 90 Shore или PU с твърдост PU с твърдост 92 Shore.
Монтира се лесно дори и в затворени легла; предлага много икономично уплътнително решение, семпъл дизайн на жлеба, превъзходно динамично и статично уплътнително действие в системата.
А102 може да се използва безопасно при строителна техника, подвижни платформи, мотокари, селскостопанска техника, както и всякакви други видове стандартни цилиндри.
Препоръчително е A102 да се използва в комбинация с поне един водещ елемент, например A251, A254, A255, A256, в зависимост от работните условия.

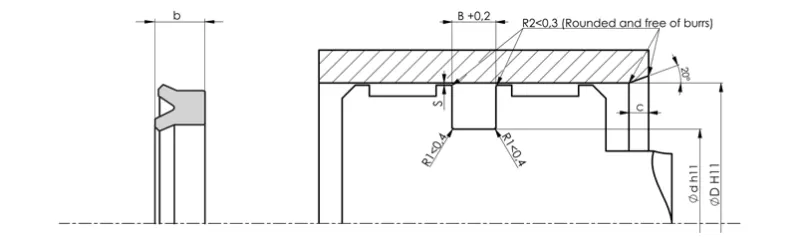

Размери на уплътнението: d=30 mm D=22 mm b=5 mm B=6 mm C=4 mm
|
ТЕХНИЧЕСКИ ДАННИ |
||||
|
Стандартни материали |
NBR |
PU |
||
|
Работно налягане |
160 bar |
400 bar |
||
|
Работна температура |
-30 +105 °C |
-30 +100 °C |
||
|
Скорост на приплъзване |
0.5 m/s |
0.5 m/s |
||
|
Материал |
NBR 90 |
PU 92 |
||
|
Работна среда |
минерални хидравлични масла |
|||
|
Грапавост на повърхността |
||||
|
|
Ra |
Rmax |
||
|
Динамична повърхност |
≤ 0.3 μm |
≤ 3 μm |
||
|
Основа на жлеба |
≤ 1.8 μm |
≤ 10 μm |
||
|
Стени на жлеба |
≤ 3.2 μm |
≤ 16 μm |
||
|
Максимална допустима хлабина за NBR |
||||
|
Напречно сечение |
Налягане (bar) |
|||
|
50 |
100 |
160 |
||
|
≤ 5 |
0.4 |
0.2 |
0.1 |
|
|
> 5 |
0.45 |
0.25 |
0.15 |
|
|
Максимална допустима хлабина за PU |
||||
|
Напречно сечение |
Налягане (bar) |
|||
|
150 |
250 |
400 |
||
|
≤ 5 |
0.3 |
0.2 |
0.15 |
|
|
> 5 |
0.35 |
0.25 |
0.2 |
|
