К-маншети за бутало и прът тип UPI
Типът UPI може да се използва за уплътнение на буталото и буталния прът. Този тип уплътнение има голямо напречно сечение и може да се използва за широк спектър от операции. Използваният полиуретанов материал KVK има добра устойчивост на износване. Серията UPI има пълна система за спецификация.
Приложения:
Работно налягане: ≤32MPa
Работна температура: стандартен тип -20℃～+80℃
Възвратно-постъпателна скорост: ≤0.5m/s бутало ≤1m/s бутален прът
Среда: Общо хидравлично масло на петролна основа, хидравлично водно гликолово масло
Масло, масло-водна емулсия хидравлично масло.
Забележка: За да се предотврати екструдиране, се препоръчва да се монтира задържащ пръстен в петата на уплътнението, когато се използва при налягания над 15MPa.
Инсталирайте:
Такива уплътнения трябва да имат аксиална хлабина (вижте колони h и H в таблицата). Може да се използва интегрално бутало. За да избегнете повреда на уплътнителния ръб, трябва да внимавате да избягвате остри ръбове по време на монтажа.
материал:
KVK полиуретанов материал, твърдост по Shore (SHA) 90°.
К-маншет за бутало и прът UPI 47.63x73.03x16.3 PU до 320 bar Marvel/TW, CATERPILLAR 4S9006
Данни за продукта
Хидравличното уплътнение "UPI" е със симетричен дизайн и е подходящо както за бутало,така и за прът.
Материал: PU90
Обхват на приложение (следните гранични стойности не трябва да са налични едновременно):
Налягане: ≤ 320 bar, при налягане над 150 bar се препоръчва използването на опорен пръстен
Скорост: ≤ 0,5 m/s за бутало, ≤ 1,0 m/s за прът
Температура: -20°C ~ +80°C
Работна среда: минерални хидравлични масла и емулсии; неподходящо за екологично безопасни (био) масла
Референтни номера:
CATERPILLAR 4S9006
Подходящ за:
TRACK-TYPE TRACTOR
D7F D6G SR D7G D6D SR D6E SR D6G2 XL D6C D6D D6G2 LGP D7G2 D6E D6F SR D6G
RIPPER
951 955 4 963
PIPELAYER
572G 571G
HYDRAULIC CONTROL
143 153 141 163 140
TRACK LOADER
977H 955K 977K 955L 977L 963 973
LOGGER
227
EXCAVATOR
229 225 219D 205B 215B 225B 225D 211B 219 215 206B
BULLDOZER
6S 6A
WINCH
55
FOREST PRODUCTS
FB221
Производител:
Снимките на продуктите са само с илюстративно предназначение и могат да се различават от действителния изглед на предмета. Това не влияе на характеристиките на продукта.
В наличност 9 броя
К-маншет за бутало и прът UPI 6x12x4 PU90 KVK до 320 bar KVK/China
Данни за продукта
Хидравличното уплътнение "UPI" е със симетричен дизайн и е подходящо както за бутало,така и за прът.
Ød=6 mm; ØD=12 mm; h=4 mm
Материал: PU90
Обхват на приложение (следните гранични стойности не трябва да са налични едновременно):
Налягане: ≤ 320 bar, при налягане над 150 bar се препоръчва използването на опорен пръстен
Скорост: ≤ 0,5 m/s за бутало, ≤ 1,0 m/s за прът
Температура: -20°C ~ +80°C
Работна среда: минерални хидравлични масла и емулсии; неподходящо за екологично безопасни (био) масла
Производител:
Zhongxingshun Sealing Products Factory
В наличност 20 броя
К-маншет за бутало и прът UPI 80x95x9 PU90 KVK до 320 bar KVK/China
Данни за продукта
Хидравличното уплътнение "UPI" е със симетричен дизайн и е подходящо както за бутало,така и за прът.
Ød=80 mm ; ØD=95 mm ; h=9 mm ; ØD1=94 mm ; HA=10mm ; HB=13 mm ; C=5 mm
Материал: PU90
Обхват на приложение (следните гранични стойности не трябва да са налични едновременно):
Налягане: ≤ 320 bar, при налягане над 150 bar се препоръчва използването на опорен пръстен
Скорост: ≤ 0,5 m/s за бутало, ≤ 1,0 m/s за прът
Температура: -20°C ~ +80°C
Работна среда: минерални хидравлични масла и емулсии; неподходящо за екологично безопасни (био) масла
Производител:
Zhongxingshun Sealing Products Factory
В наличност 1 броя
К-маншет за бутало и прът UPI 40x52x10 PU90 KVK до 320 bar KVK/China
Данни за продукта
Хидравличното уплътнение "UPI" е със симетричен дизайн и е подходящо както за бутало,така и за прът.
Ød=40 mm ; ØD=52 mm ; h=10 mm ; ØD1=51 mm ; HA=11mm ; HB=14 mm ; C=4 mm
Материал: PU90
Обхват на приложение (следните гранични стойности не трябва да са налични едновременно):
Налягане: ≤ 320 bar, при налягане над 150 bar се препоръчва използването на опорен пръстен
Скорост: ≤ 0,5 m/s за бутало, ≤ 1,0 m/s за прът
Температура: -20°C ~ +80°C
Работна среда: минерални хидравлични масла и емулсии; неподходящо за екологично безопасни (био) масла
Производител:
Zhongxingshun Sealing Products Factory
В наличност 10 броя
К-маншет за бутало и прът UPI 16x26x6 PU90 KVK до 320 bar KVK/China
Данни за продукта
Хидравличното уплътнение "UPI" е със симетричен дизайн и е подходящо както за бутало,така и за прът.
Ød=16 mm ; ØD=26 mm ; h=6 mm ; ØD1=25 mm ; HA=7 mm ; HB=9 mm ; C=2.5 mm
Материал: PU90
Обхват на приложение (следните гранични стойности не трябва да са налични едновременно):
Налягане: ≤ 320 bar, при налягане над 150 bar се препоръчва използването на опорен пръстен
Скорост: ≤ 0,5 m/s за бутало, ≤ 1,0 m/s за прът
Температура: -20°C ~ +80°C
Работна среда: минерални хидравлични масла и емулсии; неподходящо за екологично безопасни (био) масла
Производител:
Zhongxingshun Sealing Products Factory
В наличност 15 броя

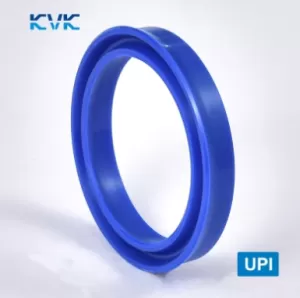

К-маншет за бутало и прът UPI 53x63x12 PU90 KVK до 320 bar KVK/China
Данни за продукта
Хидравличното уплътнение "К-маншет" е със симетричен дизайн и е подходящо както за бутало,така и за прът.
Ød=53 mm ; ØD=63 mm ; h=12 mm ; ØD1=62 mm ; HA=13 mm ; HB=16 mm ; C=4 mm
Материал: PU90
Обхват на приложение (следните гранични стойности не трябва да са налични едновременно):
Налягане: ≤ 320 bar, при налягане над 150 bar се препоръчва използването на опорен пръстен
Скорост: ≤ 0,5 m/s за бутало, ≤ 1,0 m/s за прът
Температура: -20°C ~ +80°C
Работна среда: минерални хидравлични масла и емулсии; неподходящо за екологично безопасни (био) масла
Производител:
Zhongxingshun Sealing Products Factory
В наличност 34 броя
