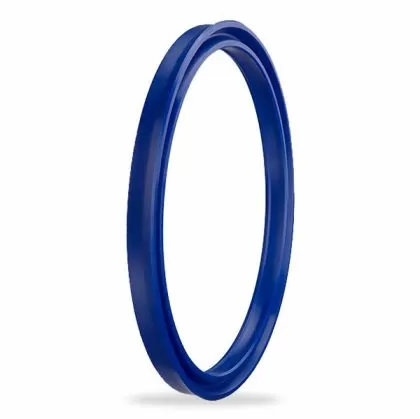

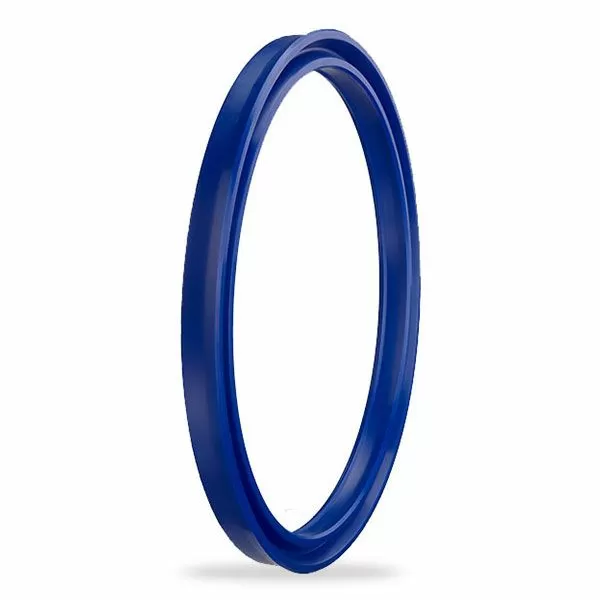

U-ring rod seal A154 28.58x34.67x4.88 PU92 Alp
In stock 20 pcs.
- Code:55028034049
- Weight:0.000 Kgs
A154 U-ring rod nutrings have shorter inner sealing lips and are intended for use in rod applications only in medium duty hydraulic cylinders.
Their second dynamic sealing lip ensures lower oil film thickness and prevents the entry of unfavourable particles into the cylinder.
Material: PU92
TECHNICAL DATA |
||||
Standard materials |
PU |
|||
Working pressure |
400 bar |
|||
Working temperature |
-30 +100 °C |
|||
Sliding speed |
0.5 m/s |
|||
Material |
PU 92 |
|||
Media |
mineral base hydraulic oil |
|||
Surface rougness |
||||
|
Ra |
Rmax |
||
Dynamic surface |
≤ 0.4 μm |
≤ 3 μm |
||
Groove base |
≤ 1.6 μm |
≤ 10 μm |
||
Groove flanks |
≤ 3.2 μm |
≤ 16 μm |
||
Permissable gap (max.) for PU |
||||
Cross section |
Pressure (bar) |
|||
150 |
250 |
400 |
||
≤ 5 |
0.3 |
0.2 |
0.15 |
|
> 5 |
0.35 |
0.25 |
0.2 |
Sizes produced: HERE
Sizes produced:
ALP NO
|

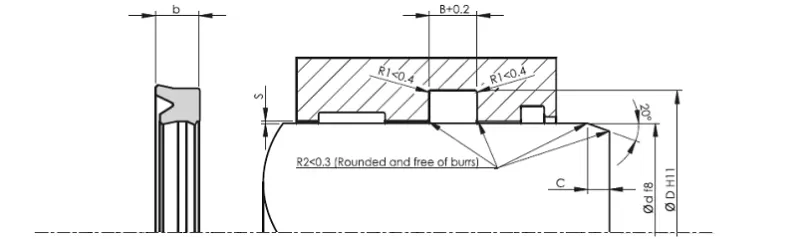

DIMENSION | Ød | ØD | b | B | C |
A154-006 PU | 6X14X5,8 | 6 | 14 | 5,8 | 6,8 | 4 |
A154-006/1 PU | 6X9X3,5 | 6 | 9 | 3,5 | 4 | 2 |
A154-010 PU | 10X18X5,8 | 10 | 18 | 5,8 | 6,8 | 4 |
A154-010/1 PU | 10X22X7 | 10 | 22 | 7 | 8 | 5 |
A154-012 PU | 12X20X6,5 | 12 | 20 | 6,5 | 7,5 | 4 |
A154-012/1 PU | 12X22X7 | 12 | 22 | 7 | 8 | 4,5 |
A154-012/2 PU | 12X24X8 | 12 | 24 | 8 | 9 | 5 |
A154-014 PU | 14X22X5,8 | 14 | 22 | 5,8 | 6,8 | 4 |
A154-014/1 PU | 14X24X7,2 | 14 | 24 | 7,2 | 8,2 | 5 |
A154-015 PU | 15,4X25,5X7,4 | 15,4 | 25,5 | 7,4 | 8,4 | 4,5 |
A154-015/1 PU | 15,87X22,22X6,35 | 15,87 | 22,22 | 6,35 | 7,35 | 4 |
A154-016 PU | 16X24X5,8 | 16 | 24 | 5,8 | 6,8 | 4 |
A154-016/1 PU | 16X22X4,5 | 16 | 22 | 4,5 | 5 | 4 |
A154-016/2 PU | 16X24X6,3 | 16 | 24 | 6,3 | 7,3 | 4 |
A154-016/3 PU | 16X26X7,3 | 16 | 26 | 7,3 | 8,3 | 4,5 |
A154-016/4 PU | 16X24X5 | 16 | 24 | 5 | 6 | 4 |
A154-016/5 PU | 16X24X5,3 | 16 | 24 | 5,3 | 6,3 | 4 |
A154-016/6 PU | 16X24X6 | 16 | 24 | 6 | 7 | 4 |
A154-017 PU | 17X23X4 | 17 | 23 | 4 | 4,5 | 4 |
A154-018 PU | 18X26X6,3 | 18 | 26 | 6,3 | 7,3 | 4 |
A154-018/1 PU | 18X26X6 | 18 | 26 | 6 | 7 | 4 |
A154-018/2 PU | 18X24X5 | 18 | 24 | 5 | 6 | 4 |
A154-018/3 PU | 18X26X5,8 | 18 | 26 | 5,8 | 6,8 | 4 |
A154-018/4 PU | 18X28X7,3 | 18 | 28 | 7,3 | 8,3 | 4,5 |
A154-018/5 PU | 18X25X5 | 18 | 25 | 5 | 6 | 4 |
A154-018/6 PU | 18X26X5 | 18 | 26 | 5 | 6 | 4 |
A154-018/7 PU | 18X26X5,5 | 18 | 26 | 5,5 | 6,5 | 4 |
A154-019 PU | 19,05X25,4X6,35 | 19,05 | 25,4 | 6,35 | 7,35 | 4 |
A154-019/1 PU | 19X26X3,5 | 19 | 26 | 3,5 | 3,8 | 4 |
A154-020 PU | 20X30X6 | 20 | 30 | 6 | 7 | 4,5 |
A154-020/1 PU | 20X28X6 | 20 | 28 | 6 | 7 | 4 |
A154-020/10 PU | 20X30X7 | 20 | 30 | 7 | 8 | 4,5 |
A154-020/2 PU | 20X30X10 | 20 | 30 | 10 | 11 | 4,5 |
A154-020/3 PU | 20X26X5,5 | 20 | 26 | 5,5 | 6,5 | 4 |
A154-020/4 PU | 20X30X8 | 20 | 30 | 8 | 9 | 4,5 |
A154-020/5 PU | 20X28X5 | 20 | 28 | 5 | 6 | 4 |
A154-020/6 PU | 20X26X5 | 20 | 26 | 5 | 6 | 4 |
A154-020/7 PU | 20X30X7,3 | 20 | 30 | 7,3 | 8,3 | 4,5 |
A154-020/8 PU | 20X28X5,3 | 20 | 28 | 5,3 | 6,3 | 4 |
A154-020/9 PU | 20X28X8 | 20 | 28 | 8 | 9 | 4 |
A154-022 PU | 22X32X6 | 22 | 32 | 6 | 7 | 4,5 |
A154-022/1 PU | 22X30X8 | 22 | 30 | 8 | 9 | 4 |
A154-022/2 PU | 22X32X8 | 22 | 32 | 8 | 9 | 4,5 |
A154-022/3 PU | 22X32X7,3 | 22 | 32 | 7,3 | 8,3 | 4,5 |
A154-022/4 PU | 22X30X5,8 | 22 | 30 | 5,8 | 6,8 | 4 |
A154-022/5 PU | 22X30X6 | 22 | 30 | 6 | 7 | 4 |
A154-022/6 PU | 22,4X30X5,7 | 22,4 | 30 | 5,7 | 6,7 | 4 |
A154-022/7 PU | 22,4X30X5 | 22,4 | 30 | 5 | 6 | 4 |
A154-022/8 PU | 22X30X7 | 22 | 30 | 7 | 8 | 4 |
A154-022/9 PU | 22X30X5,5 | 22 | 30 | 5,5 | 6,5 | 4 |
A154-025 PU | 25X35X6 | 25 | 35 | 6 | 7 | 4,5 |
A154-025/1 PU | 25X33X6 | 25 | 33 | 6 | 7 | 4 |
A154-025/10 PU | 25X33X7,3 | 25 | 33 | 7,3 | 8,3 | 4 |
A154-025/11 PU | 25X35X10 | 25 | 35 | 10 | 11 | 4,5 |
A154-025/12 PU | 25X33X5,8 | 25 | 33 | 5,8 | 6,8 | 4 |
A154-025/13 PU | 25X33X10 | 25 | 33 | 10 | 11 | 4 |
A154-025/14 PU | 25X35X7,3 | 25 | 35 | 7,3 | 8,3 | 4,5 |
A154-025/15 PU | 25,4X31,75X6,35 | 25,4 | 31,75 | 6,35 | 7,35 | 4 |
A154-025/16 PU | 25,4X31,49X4,75 | 25,4 | 31,49 | 4,75 | 5,25 | 4 |
A154-025/17 PU | 25X40X10 | 25 | 40 | 10 | 11 | 5,5 |
A154-025/18 PU | 25X35X5 | 25 | 35 | 5 | 6 | 4,5 |
A154-025/19 PU | 25X33X5,3 | 25 | 33 | 5,3 | 6,3 | 4 |
A154-025/2 PU | 25X35X7 | 25 | 35 | 7 | 8 | 4,5 |
A154-025/20 PU | 25X31X8 | 25 | 31 | 8 | 9 | 4 |
A154-025/3 PU | 25X33X6,5 | 25 | 33 | 6,5 | 7,5 | 4 |
A154-025/4 PU | 25X33X5 | 25 | 33 | 5 | 6 | 4 |
A154-025/5 PU | 25,4X31,8X8 | 25,4 | 31,8 | 8 | 9 | 4 |
A154-025/6 PU | 25X33X8 | 25 | 33 | 8 | 9 | 4 |
A154-025/7 PU | 25,4X38,1X6,35 | 25,4 | 38,1 | 6,35 | 7,35 | 5 |
A154-025/8 PU | 25X33X5,5 | 25 | 33 | 5,5 | 6,5 | 4 |
A154-025/9 PU | 25X35X8 | 25 | 35 | 8 | 9 | 4,5 |
A154-028 PU | 28X36X6 | 28 | 36 | 6 | 7 | 4 |
A154-028/1 PU | 28X38X6 | 28 | 38 | 6 | 7 | 4,5 |
A154-028/2 PU | 28X38X10 | 28 | 38 | 10 | 11 | 4,5 |
A154-028/3 PU | 28X36X5,8 | 28 | 36 | 5,8 | 6,8 | 4 |
A154-028/4 PU | 28X38X8 | 28 | 38 | 8 | 9 | 4,5 |
A154-028/5 PU | 28X38X7 | 28 | 38 | 7 | 8 | 4,5 |
A154-028/6 PU | 28X38X7,3 | 28 | 38 | 7,3 | 8,3 | 4,5 |
A154-028/7 PU | 28X35,5X5 | 28 | 35,5 | 5 | 6 | 4 |
A154-028/8 PU | 28X36X8 | 28 | 36 | 8 | 9 | 4 |
A154-028/9 PU | 28,58X34,93X6,35 | 28,58 | 34,93 | 6,35 | 7,35 | 4 |
A154-030 PU | 30X40X8 | 30 | 40 | 8 | 9 | 4,5 |
A154-030/1 PU | 30X40X7 | 30 | 40 | 7 | 8 | 4,5 |
A154-030/10 PU | 30X38X5,5 | 30 | 38 | 5,5 | 6,5 | 4 |
A154-030/11 PU | 30X37X7 | 30 | 37 | 7 | 8 | 4 |
A154-030/12 PU | 30X38X5,3 | 30 | 38 | 5,3 | 6,3 | 4 |
A154-030/2 PU | 30X40X10 | 30 | 40 | 10 | 11 | 4,5 |
A154-030/3 PU | 30X38X6 | 30 | 38 | 6 | 7 | 4 |
A154-030/4 PU | 30X45X10 | 30 | 45 | 10 | 11 | 5,5 |
A154-030/5 PU | 30X40X6 | 30 | 40 | 6 | 7 | 4,5 |
A154-030/6 PU | 30X38X7 | 30 | 38 | 7 | 8 | 4 |
A154-030/7 PU | 30X42X10 | 30 | 42 | 10 | 11 | 5 |
A154-030/8 PU | 30X40X7,3 | 30 | 40 | 7,3 | 8,3 | 4,5 |
A154-030/9 PU | 30X43X9 | 30 | 43 | 9 | 10 | 5 |
A154-031 PU | 31,75X44,45X6,35 | 31,75 | 44,45 | 6,35 | 7,35 | 5 |
A154-031/1 PU | 31,75X38,1X6,35 | 31,75 | 38,1 | 6,35 | 7,35 | 4 |
A154-031/2 PU | 31,75X41,28X7,94 | 31,75 | 41,28 | 7,94 | 8,94 | 4,5 |
A154-032 PU | 32X40X7 | 32 | 40 | 7 | 8 | 4 |
A154-032/1 PU | 32X42X10 | 32 | 42 | 10 | 11 | 4,5 |
A154-032/2 PU | 32X40X5,5 | 32 | 40 | 5,5 | 6,5 | 4 |
A154-032/3 PU | 32X42X7,3 | 32 | 42 | 7,3 | 8,3 | 4,5 |
A154-032/4 PU | 32X42X6 | 32 | 42 | 6 | 7 | 4,5 |
A154-032/5 PU | 32X40X8 | 32 | 40 | 8 | 9 | 4 |
A154-032/6 PU | 32X45X11 | 32 | 45 | 11 | 12 | 5 |
A154-032/7 PU | 32X40X6 | 32 | 40 | 6 | 7 | 4 |
A154-035 PU | 35X45X8 | 35 | 45 | 8 | 9 | 4,5 |
A154-035/1 PU | 35X50X10 | 35 | 50 | 10 | 11 | 5,5 |
A154-035/2 PU | 35X45X10 | 35 | 45 | 10 | 11 | 4,5 |
A154-035/3 PU | 35X45X7 | 35 | 45 | 7 | 8 | 4,5 |
A154-035/4 PU | 35X45X7,3 | 35 | 45 | 7,3 | 8,3 | 4,5 |
A154-035/5 PU | 35X43X8 | 35 | 43 | 8 | 9 | 4 |
A154-035/6 PU | 35X42X7 | 35 | 42 | 7 | 8 | 4 |
A154-035/7 PU | 35X45X6 | 35 | 45 | 6 | 7 | 4,5 |
A154-035/8 PU | 35X43X5,7 | 35 | 43 | 5,7 | 6,7 | 4 |
A154-035/9 PU | 35X43X7,3 | 35 | 43 | 7,3 | 8,3 | 4 |
A154-036 PU | 36X46X8 | 36 | 46 | 8 | 9 | 4,5 |
A154-036/1 PU | 36X46X7,3 | 36 | 46 | 7,3 | 8,3 | 4,5 |
A154-036/10 PU | 36X44,3X5,8 | 36 | 44,3 | 5,8 | 6,8 | 4,5 |
A154-036/2 PU | 36X48X7 | 36 | 48 | 7 | 8 | 5 |
A154-036/3 PU | 36X46X7 | 36 | 46 | 7 | 8 | 4,5 |
A154-036/4 PU | 36X44X7,8 | 36 | 44 | 7,8 | 8,8 | 4 |
A154-036/5 PU | 36X44X5,8 | 36 | 44 | 5,8 | 6,8 | 4 |
A154-036/6 PU | 36X44X6 | 36 | 44 | 6 | 7 | 4 |
A154-036/7 PU | 36X51X10 | 36 | 51 | 10 | 11 | 5,5 |
A154-036/9 PU | 36X46X6 | 36 | 46 | 6 | 7 | 4,5 |
A154-038 PU | 38X48X9 | 38 | 48 | 9 | 10 | 4,5 |
A154-038/1 PU | 38X48X8 | 38 | 48 | 8 | 9 | 4,5 |
A154-038/2 PU | 38X55X10 | 38 | 55 | 10 | 11 | 6 |
A154-038/3 PU | 38,1X47,63X9,53 | 38,1 | 47,63 | 9,53 | 10,53 | 4,5 |
A154-038/4 PU | 38,1X50,8X9,53 | 38,1 | 50,8 | 9,53 | 10,53 | 5 |
A154-038/5 PU | 38,1X47,63X6,35 | 38,1 | 47,63 | 6,35 | 7,35 | 4,5 |
A154-038/6 PU | 38X50X6 | 38 | 50 | 6 | 7 | 5 |
A154-038/7 PU | 38X53X10 | 38 | 53 | 10 | 11 | 5,5 |
A154-038/8 PU | 38X45X6 | 38 | 45 | 6 | 7 | 4 |
A154-040 PU | 40X50X10 | 40 | 50 | 10 | 11 | 4,5 |
A154-040/1 PU | 40X55X10 | 40 | 55 | 10 | 11 | 5,5 |
A154-040/10 PU | 40X55X9 | 40 | 55 | 9 | 10 | 5,5 |
A154-040/11 PU | 40X50X9 | 40 | 50 | 9 | 10 | 4,5 |
A154-040/12 PU | 40X52X8 | 40 | 52 | 8 | 9 | 5 |
A154-040/2 PU | 40X50X8 | 40 | 50 | 8 | 9 | 4,5 |
A154-040/3 PU | 40X50X7 | 40 | 50 | 7 | 8 | 4,5 |
A154-040/4 PU | 40X60X11,5 | 40 | 60 | 11,5 | 12,5 | 6 |
A154-040/5 PU | 40X50X7,3 | 40 | 50 | 7,3 | 8,3 | 4,5 |
A154-040/6 PU | 40X48X5,7 | 40 | 48 | 5,7 | 6,7 | 4 |
A154-040/7 PU | 40X50X6 | 40 | 50 | 6 | 7 | 4,5 |
A154-040/8 PU | 40X50X6,5 | 40 | 50 | 6,5 | 7,5 | 4,5 |
A154-040/9 PU | 40X48X6,3 | 40 | 48 | 6,3 | 7,3 | 4 |
A154-042 PU | 42X50X5,7 | 42 | 50 | 5,7 | 6,7 | 4 |
A154-044 PU | 44,45X53,98X9,53 | 44,45 | 53,98 | 9,53 | 10,53 | 4,5 |
A154-044/1 PU | 44,45X57,15X9,53 | 44,45 | 57,15 | 9,53 | 10,53 | 5 |
A154-044/2 PU | 44,45X53,97X6,35 | 44,45 | 53,97 | 6,35 | 7,35 | 4,5 |
A154-045 PU | 45X55X10 | 45 | 55 | 10 | 11 | 4,5 |
A154-045/1 PU | 45X60X10 | 45 | 60 | 10 | 11 | 5,5 |
A154-045/2 PU | 45X55X7 | 45 | 55 | 7 | 8 | 4,5 |
A154-045/3 PU | 45X55X11 | 45 | 55 | 11 | 12 | 4,5 |
A154-045/4 PU | 45X55X8 | 45 | 55 | 8 | 9 | 4,5 |
A154-045/5 PU | 45X55X7,3 | 45 | 55 | 7,3 | 8,3 | 4,5 |
A154-045/6 PU | 45X55X6 | 45 | 55 | 6 | 7 | 4,5 |
A154-045/7 PU | 45X60X11,4 | 45 | 60 | 11,4 | 12,4 | 5,5 |
A154-045/8 PU | 45X53X8 | 45 | 53 | 8 | 9 | 4 |
A154-045/9 PU | 45X53X7 | 45 | 53 | 7 | 8 | 4 |
A154-048 PU | 48X60X10 | 48 | 60 | 10 | 11 | 5 |
A154-050 PU | 50X60X10 | 50 | 60 | 10 | 11 | 4,5 |
A154-050/1 PU | 50X65X10 | 50 | 65 | 10 | 11 | 5,5 |
A154-050/10 PU | 50X65,7X10 | 50 | 65,7 | 10 | 11 | 5,5 |
A154-050/11 PU | 50X60X12 | 50 | 60 | 12 | 13 | 4,5 |
A154-050/12 PU | 50X63X9 | 50 | 63 | 9 | 10 | 5 |
A154-050/13 PU | 50X60X7,5 | 50 | 60 | 7,5 | 8,5 | 4,5 |
A154-050/14 PU | 50X60X6 | 50 | 60 | 6 | 7 | 4,5 |
A154-050/15 PU | 50,8X63,5X9,53 | 50,8 | 63,5 | 9,53 | 10,53 | 5 |
A154-050/16 PU | 50X65X9 | 50 | 65 | 9 | 10 | 5,5 |
A154-050/2 PU | 50X58X11 | 50 | 58 | 11 | 12 | 4 |
A154-050/3 PU | 50X60X11 | 50 | 60 | 11 | 12 | 4,5 |
A154-050/4 PU | 50X65X11,5 | 50 | 65 | 11,5 | 12,5 | 5,5 |
A154-050/5 PU | 50X60X7 | 50 | 60 | 7 | 8 | 4,5 |
A154-050/6 PU | 50X58X8 | 50 | 58 | 8 | 9 | 4 |
A154-050/7 PU | 50X60X8 | 50 | 60 | 8 | 9 | 4,5 |
A154-050/8 PU | 50X60X7,3 | 50 | 60 | 7,3 | 8,3 | 4,5 |
A154-050/9 PU | 50X63X10 | 50 | 63 | 10 | 11 | 5 |
A154-053 PU | 53X63X7,3 | 53 | 63 | 7,3 | 8,3 | 4,5 |
A154-055 PU | 55X65X10 | 55 | 65 | 10 | 11 | 4,5 |
A154-055/1 PU | 55X65X7 | 55 | 65 | 7 | 8 | 4,5 |
A154-055/10 PU | 55X70X11,5 | 55 | 70 | 11,5 | 12,5 | 5,5 |
A154-055/2 PU | 55X65X12 | 55 | 65 | 12 | 13 | 4,5 |
A154-055/3 PU | 55X63X11,5 | 55 | 63 | 11,5 | 12,5 | 4 |
A154-055/4 PU | 55X75X12 | 55 | 75 | 12 | 13 | 6 |
A154-055/5 PU | 55X68X10 | 55 | 68 | 10 | 11 | 5 |
A154-055/6 PU | 55X70X9 | 55 | 70 | 9 | 10 | 5,5 |
A154-055/7 PU | 55X65X9 | 55 | 65 | 9 | 10 | 4,5 |
A154-055/8 PU | 55X65X6 | 55 | 65 | 6 | 7 | 4,5 |
A154-055/9 PU | 55X65X6,5 | 55 | 65 | 6,5 | 7,5 | 4,5 |
A154-056 PU | 56X71X10 | 56 | 71 | 10 | 11 | 5,5 |
A154-056/1 PU | 56X71X11,4 | 56 | 71 | 11,4 | 12,4 | 5,5 |
A154-056/2 PU | 56X66X10 | 56 | 66 | 10 | 11 | 4,5 |
A154-056/3 PU | 56X66X6 | 56 | 66 | 6 | 7 | 4,5 |
A154-056/4 PU | 56X66X8 | 56 | 66 | 8 | 9 | 4,5 |
A154-056/5 PU | 56X66X6,5 | 56 | 66 | 6,5 | 7,5 | 4,5 |
A154-057 PU | 57,15X63,5X9,53 | 57,15 | 63,5 | 9,53 | 10,53 | 4 |
A154-057/1 PU | 57,15X69,85X9,53 | 57,15 | 69,85 | 9,53 | 10,53 | 5 |
A154-060 PU | 60X80X12 | 60 | 80 | 12 | 13 | 6 |
A154-060/1 PU | 60X70X10 | 60 | 70 | 10 | 11 | 4,5 |
A154-060/10 PU | 60X70X6 | 60 | 70 | 6 | 7 | 4,5 |
A154-060/11 PU | 60,32X73,02X9,52 | 60,32 | 73,02 | 9,52 | 10,52 | 5 |
A154-060/12 PU | 60X70X12 | 60 | 70 | 12 | 13 | 4,5 |
A154-060/13 PU | 60X68X8 | 60 | 68 | 8 | 9 | 4 |
A154-060/2 PU | 60X75X12 | 60 | 75 | 12 | 13 | 5,5 |
A154-060/3 PU | 60X70X11,5 | 60 | 70 | 11,5 | 12,5 | 4,5 |
A154-060/4 PU | 60X75X10 | 60 | 75 | 10 | 11 | 5,5 |
A154-060/5 PU | 60X72X9 | 60 | 72 | 9 | 10 | 5 |
A154-060/6 PU | 60X68X11,5 | 60 | 68 | 11,5 | 12,5 | 4 |
A154-060/7 PU | 60X73X10 | 60 | 73 | 10 | 11 | 5 |
A154-060/8 PU | 60X70X7,5 | 60 | 70 | 7,5 | 8,5 | 4,5 |
A154-060/9 PU | 60X70X7 | 60 | 70 | 7 | 8 | 4,5 |
A154-063 PU | 63X73X11,5 | 63 | 73 | 11,5 | 12,5 | 4,5 |
A154-063/1 PU | 63X78X11 | 63 | 78 | 11 | 12 | 5,5 |
A154-063/2 PU | 63X78X11,4 | 63 | 78 | 11,4 | 12,4 | 5,5 |
A154-063/3 PU | 63X78X10 | 63 | 78 | 10 | 11 | 5,5 |
A154-063/4 PU | 63X75X10 | 63 | 75 | 10 | 11 | 5 |
A154-063/5 PU | 63X83X12 | 63 | 83 | 12 | 13 | 6 |
A154-063/6 PU | 63X73X12 | 63 | 73 | 12 | 13 | 4,5 |
A154-063/7 PU | 63X73X10 | 63 | 73 | 10 | 11 | 4,5 |
A154-063/8 PU | 63X71X8 | 63 | 71 | 8 | 9 | 4 |
A154-063/9 PU | 63X73X8,6 | 63 | 73 | 8,6 | 9,6 | 4,5 |
A154-065 PU | 65X75X10 | 65 | 75 | 10 | 11 | 4,5 |
A154-065/1 PU | 65X73X8 | 65 | 73 | 8 | 9 | 4 |
A154-065/2 PU | 65X73X11,5 | 65 | 73 | 11,5 | 12,5 | 4 |
A154-065/3 PU | 65X75X12 | 65 | 75 | 12 | 13 | 4,5 |
A154-065/4 PU | 65X80X11,5 | 65 | 80 | 11,5 | 12,5 | 5,5 |
A154-065/5 PU | 65X80X9 | 65 | 80 | 9 | 10 | 5,5 |
A154-065/6 PU | 65X78X10 | 65 | 78 | 10 | 11 | 5 |
A154-065/7 PU | 65X80X10 | 65 | 80 | 10 | 11 | 5,5 |
A154-065/8 PU | 65X75X6 | 65 | 75 | 6 | 7 | 4,5 |
A154-065/9 PU | 65X75X7 | 65 | 75 | 7 | 8 | 4,5 |
A154-068 PU | 68X78X12 | 68 | 78 | 12 | 13 | 4,5 |
A154-069 PU | 69,85X82,55X9,52 | 69,85 | 82,55 | 9,52 | 10,52 | 5 |
A154-070 PU | 70X80X12 | 70 | 80 | 12 | 13 | 4,5 |
A154-070/1 PU | 70X78X11,5 | 70 | 78 | 11,5 | 12,5 | 4 |
A154-070/10 PU | 70,7X85,7X10,4 | 70,7 | 85,7 | 10,4 | 11,4 | 5,5 |
A154-070/2 PU | 70X85X12 | 70 | 85 | 12 | 13 | 5,5 |
A154-070/3 PU | 70X78X8 | 70 | 78 | 8 | 9 | 4 |
A154-070/4 PU | 70X85X11,5 | 70 | 85 | 11,5 | 12,5 | 5,5 |
A154-070/5 PU | 70X85X9 | 70 | 85 | 9 | 10 | 5,5 |
A154-070/6 PU | 70X83X10 | 70 | 83 | 10 | 11 | 5 |
A154-070/7 PU | 70X90X12 | 70 | 90 | 12 | 13 | 6 |
A154-070/8 PU | 70X80X10 | 70 | 80 | 10 | 11 | 4,5 |
A154-070/9 PU | 70X80X6 | 70 | 80 | 6 | 7 | 4,5 |
A154-072 PU | 72X80X10 | 72 | 80 | 10 | 11 | 4 |
A154-075 PU | 75X85X12 | 75 | 85 | 12 | 13 | 4,5 |
A154-075/1 PU | 75X85X11,5 | 75 | 85 | 11,5 | 12,5 | 4,5 |
A154-075/2 PU | 75X83X12 | 75 | 83 | 12 | 13 | 4 |
A154-075/3 PU | 75X83X11,5 | 75 | 83 | 11,5 | 12,5 | 4 |
A154-075/4 PU | 75X88X10 | 75 | 88 | 10 | 11 | 5 |
A154-075/5 PU | 75X90X9 | 75 | 90 | 9 | 10 | 5,5 |
A154-075/6 PU | 75X85X6 | 75 | 85 | 6 | 7 | 4,5 |
A154-075/7 PU | 75X90X12 | 75 | 90 | 12 | 13 | 5,5 |
A154-075/8 PU | 75X88X12 | 75 | 88 | 12 | 13 | 5 |
A154-076 PU | 76,2X88,9X9,53 | 76,2 | 88,9 | 9,53 | 10,53 | 5 |
A154-080 PU | 80X90X12 | 80 | 90 | 12 | 13 | 4,5 |
A154-080/1 PU | 80X88X11 | 80 | 88 | 11 | 12 | 4 |
A154-080/10 PU | 80X100X10 | 80 | 100 | 10 | 11 | 6 |
A154-080/11 PU | 80X95X10 | 80 | 95 | 10 | 11 | 5,5 |
A154-080/12 PU | 80X95X11,4 | 80 | 95 | 11,4 | 12,4 | 5,5 |
A154-080/13 PU | 80X93X10 | 80 | 93 | 10 | 11 | 5 |
A154-080/2 PU | 80X95X12,5 | 80 | 95 | 12,5 | 13,5 | 5,5 |
A154-080/3 PU | 80X100X15 | 80 | 100 | 15 | 16 | 6 |
A154-080/4 PU | 80X100X12 | 80 | 100 | 12 | 13 | 6 |
A154-080/5 PU | 80X88X11,5 | 80 | 88 | 11,5 | 12,5 | 4 |
A154-080/6 PU | 80X95X11,8 | 80 | 95 | 11,8 | 12,8 | 5,5 |
A154-080/7 PU | 80X90X6 | 80 | 90 | 6 | 7 | 4,5 |
A154-080/8 PU | 80X95X9 | 80 | 95 | 9 | 10 | 5,5 |
A154-080/9 PU | 80X100X9 | 80 | 100 | 9 | 10 | 6 |
A154-085 PU | 85X100X11,5 | 85 | 100 | 11,5 | 12,5 | 5,5 |
A154-085/1 PU | 85X95X12 | 85 | 95 | 12 | 13 | 4,5 |
A154-085/2 PU | 85X100X12 | 85 | 100 | 12 | 13 | 5,5 |
A154-085/3 PU | 85X100X9 | 85 | 100 | 9 | 10 | 5,5 |
A154-085/4 PU | 85X105X10 | 85 | 105 | 10 | 11 | 6 |
A154-085/5 PU | 85X105X12 | 85 | 105 | 12 | 13 | 6 |
A154-085/6 PU | 85X100X10 | 85 | 100 | 10 | 11 | 5,5 |
A154-088 PU | 88,5X97X11 | 88,5 | 97 | 11 | 12 | 4,5 |
A154-090 PU | 90X100X12 | 90 | 100 | 12 | 13 | 4,5 |
A154-090/1 PU | 90X105X12 | 90 | 105 | 12 | 13 | 5,5 |
A154-090/10 PU | 90X110X12 | 90 | 110 | 12 | 13 | 6 |
A154-090/11 PU | 90X105X9 | 90 | 105 | 9 | 10 | 5,5 |
A154-090/12 PU | 90X105X10 | 90 | 105 | 10 | 11 | 5,5 |
A154-090/13 PU | 90X105X11,4 | 90 | 105 | 11,4 | 12,4 | 5,5 |
A154-090/2 PU | 90X100X13 | 90 | 100 | 13 | 14 | 4,5 |
A154-090/3 PU | 90X100X11,5 | 90 | 100 | 11,5 | 12,5 | 4,5 |
A154-090/4 PU | 90X110X10 | 90 | 110 | 10 | 11 | 6 |
A154-090/5 PU | 90X110X15 | 90 | 110 | 15 | 16 | 6 |
A154-090/6 PU | 90X98X12 | 90 | 98 | 12 | 13 | 4 |
A154-090/7 PU | 90X98X8 | 90 | 98 | 8 | 9 | 4 |
A154-090/8 PU | 90X98X11,5 | 90 | 98 | 11,5 | 12,5 | 4 |
A154-090/9 PU | 90X105X11,5 | 90 | 105 | 11,5 | 12,5 | 5,5 |
A154-095 PU | 95X105X12 | 95 | 105 | 12 | 13 | 4,5 |
A154-095/1 PU | 95X103X12 | 95 | 103 | 12 | 13 | 4 |
A154-095/2 PU | 95X103X11,5 | 95 | 103 | 11,5 | 12,5 | 4 |
A154-095/3 PU | 95X115X12 | 95 | 115 | 12 | 13 | 6 |
A154-095/4 PU | 95X110X10 | 95 | 110 | 10 | 11 | 5,5 |
A154-095/5 PU | 95X110X9 | 95 | 110 | 9 | 10 | 5,5 |
A154-095/6 PU | 95X110X12 | 95 | 110 | 12 | 13 | 5,5 |
A154-097 PU | 97X105X13 | 97 | 105 | 13 | 14 | 4 |
A154-100 PU | 100X115X12 | 100 | 115 | 12 | 13 | 5,5 |
A154-100/1 PU | 100X115X9 | 100 | 115 | 9 | 10 | 5,5 |
A154-100/2 PU | 100X110X11,5 | 100 | 110 | 11,5 | 12,5 | 4,5 |
A154-100/3 PU | 100X108X11,5 | 100 | 108 | 11,5 | 12,5 | 4 |
A154-100/4 PU | 100X120X12 | 100 | 120 | 12 | 13 | 6 |
A154-100/5 PU | 100X130X12 | 100 | 130 | 12 | 13 | 8 |
A154-100/6 PU | 100X120X15 | 100 | 120 | 15 | 16 | 6 |
A154-100/7 PU | 100X118X11,5 | 100 | 118 | 11,5 | 12,5 | 6 |
A154-100/8 PU | 100X115X10 | 100 | 115 | 10 | 11 | 5,5 |
A154-100/9 PU | 100X120X14,5 | 100 | 120 | 14,5 | 15,5 | 6 |
A154-105 PU | 105X115X12 | 105 | 115 | 12 | 13 | 4,5 |
A154-105/1 PU | 105X115X11,5 | 105 | 115 | 11,5 | 12,5 | 4,5 |
A154-105/2 PU | 105X120X9 | 105 | 120 | 9 | 10 | 5,5 |
A154-105/3 PU | 105X125X15 | 105 | 125 | 15 | 16 | 6 |
A154-105/4 PU | 105X120X10 | 105 | 120 | 10 | 11 | 5,5 |
A154-110 PU | 110X130X15 | 110 | 130 | 15 | 16 | 6 |
A154-110/1 PU | 110X130X12 | 110 | 130 | 12 | 13 | 6 |
A154-110/2 PU | 110X125X12 | 110 | 125 | 12 | 13 | 5,5 |
A154-110/3 PU | 110X118X11,5 | 110 | 118 | 11,5 | 12,5 | 4 |
A154-110/4 PU | 110X125X15 | 110 | 125 | 15 | 16 | 5,5 |
A154-110/5 PU | 110X120X10 | 110 | 120 | 10 | 11 | 4,5 |
A154-110/6 PU | 110X120X14 | 110 | 120 | 14 | 15 | 4,5 |
A154-110/7 PU | 110X125X9 | 110 | 125 | 9 | 10 | 5,5 |
A154-110/8 PU | 110X125X10 | 110 | 125 | 10 | 11 | 5,5 |
A154-110/9 PU | 110X120X11,5 | 110 | 120 | 11,5 | 12,5 | 4,5 |
A154-112 PU | 112X125X9 | 112 | 125 | 9 | 10 | 5 |
A154-113,5 PU | 113,5X121,5X8 | 113,5 | 121,5 | 8 | 9 | 4 |
A154-114 PU | 114X124X11 | 114 | 124 | 11 | 12 | 4,5 |
A154-115 PU | 115X125X12 | 115 | 125 | 12 | 13 | 4,5 |
A154-115/1 PU | 115X123X12 | 115 | 123 | 12 | 13 | 4 |
A154-115/2 PU | 115X130X9 | 115 | 130 | 9 | 10 | 5,5 |
A154-115/3 PU | 115X130X10 | 115 | 130 | 10 | 11 | 5,5 |
A154-115/4 PU | 115X135X12 | 115 | 135 | 12 | 13 | 6 |
A154-120 PU | 120X130X11,5 | 120 | 130 | 11,5 | 12,5 | 4,5 |
A154-120/1 PU | 120X140X12 | 120 | 140 | 12 | 13 | 6 |
A154-120/2 PU | 120X135X15 | 120 | 135 | 15 | 16 | 5,5 |
A154-120/3 PU | 120X140X15 | 120 | 140 | 15 | 16 | 6 |
A154-120/4 PU | 120X135X9 | 120 | 135 | 9 | 10 | 5,5 |
A154-125 PU | 125X135X12 | 125 | 135 | 12 | 13 | 4,5 |
A154-125/1 PU | 125X145X15 | 125 | 145 | 15 | 16 | 6 |
A154-125/2 PU | 125X140X9 | 125 | 140 | 9 | 10 | 5,5 |
A154-128 PU | 128X136X12,5 | 128 | 136 | 12,5 | 13,5 | 4 |
A154-129 PU | 129X139X14 | 129 | 139 | 14 | 15 | 4,5 |
A154-130 PU | 130X150X15 | 130 | 150 | 15 | 16 | 6 |
A154-130/1 PU | 130X140X10 | 130 | 140 | 10 | 11 | 4,5 |
A154-130/2 PU | 130X145X9 | 130 | 145 | 9 | 10 | 5,5 |
A154-130/3 PU | 130X150X12 | 130 | 150 | 12 | 13 | 6 |
A154-132 PU | 132X142X11,5 | 132 | 142 | 11,5 | 12,5 | 4,5 |
A154-135 PU | 135X145X12 | 135 | 145 | 12 | 13 | 4,5 |
A154-135/1 PU | 135X143X12 | 135 | 143 | 12 | 13 | 4 |
A154-140 PU | 140X160X15 | 140 | 160 | 15 | 16 | 6 |
A154-140/1 PU | 140X160X12 | 140 | 160 | 12 | 13 | 6 |
A154-140/2 PU | 140X155X9 | 140 | 155 | 9 | 10 | 5,5 |
A154-140/4 PU | 140X150X15 | 140 | 150 | 15 | 16 | 4 |
A154-145 PU | 145X153X8 | 145 | 153 | 8 | 9 | 4 |
A154-145/3 PU | 145X160X9 | 145 | 160 | 9 | 10 | 5,5 |
A154-149 PU | 149X159X14 | 149 | 159 | 14 | 15 | 4,5 |
A154-150 PU | 150X170X15 | 150 | 170 | 15 | 16 | 6 |
A154-150/1 PU | 150X160X10 | 150 | 160 | 10 | 11 | 4,5 |
A154-150/2 PU | 150X170X14 | 150 | 170 | 14 | 15 | 6 |
A154-150/3 PU | 150X165X9 | 150 | 165 | 9 | 10 | 5,5 |
A154-150/4 PU | 150X170X12 | 150 | 170 | 12 | 13 | 6 |
A154-152 PU | 152X162X11,5 | 152 | 162 | 11,5 | 12,5 | 4,5 |
A154-155 PU | 155X165X12 | 155 | 165 | 12 | 13 | 4,5 |
A154-160 PU | 160X170X12 | 160 | 170 | 12 | 13 | 4,5 |
A154-160/1 PU | 160X180X15 | 160 | 180 | 15 | 16 | 6 |
A154-160/2 PU | 160X180X12 | 160 | 180 | 12 | 13 | 6 |
A154-160/3 PU | 160X175X9 | 160 | 175 | 9 | 10 | 5,5 |
A154-165 PU | 165X175X12 | 165 | 175 | 12 | 13 | 4,5 |
A154-170 PU | 170X180X12 | 170 | 180 | 12 | 13 | 4,5 |
A154-170/1 PU | 170X190X15 | 170 | 190 | 15 | 16 | 6 |
A154-170/2 PU | 170X180X10 | 170 | 180 | 10 | 11 | 4,5 |
A154-172 PU | 172X182X11,5 | 172 | 182 | 11,5 | 12,5 | 4,5 |
A154-175 PU | 175X185X12 | 175 | 185 | 12 | 13 | 4,5 |
A154-180 PU | 180X200X15 | 180 | 200 | 15 | 16 | 6 |
A154-180/1 PU | 180X200X12 | 180 | 200 | 12 | 13 | 6 |
A154-185 PU | 185X195X12 | 185 | 195 | 12 | 13 | 4,5 |
A154-190 PU | 190X210X15 | 190 | 210 | 15 | 16 | 6 |
A154-192 PU | 192X212X12 | 192 | 212 | 12 | 13 | 6 |
A154-200 PU | 200X212X15 | 200 | 212 | 15 | 16 | 5 |
A154-200/1 PU | 200X220X15 | 200 | 220 | 15 | 16 | 6 |
A154-200/2 PU | 200X220X12 | 200 | 220 | 12 | 13 | 6 |
A154-200/3 PU | 200X210X11,5 | 200 | 210 | 11,5 | 12,5 | 4,5 |
A154-207 PU | 207X217X13,5 | 207 | 217 | 13,5 | 14,5 | 4,5 |
A154-212 PU | 212X222X12 | 212 | 222 | 12 | 13 | 4,5 |
A154-212/1 PU | 212X220X13,5 | 212 | 220 | 13,5 | 14,5 | 4 |
A154-215 PU | 215X235X12 | 215 | 235 | 12 | 13 | 6 |
A154-215/1 PU | 215X225X12 | 215 | 225 | 12 | 13 | 4,5 |
A154-220 PU | 220X250X18 | 220 | 250 | 18 | 19 | 8 |
A154-240 PU | 240X260X15 | 240 | 260 | 15 | 16 | 6 |
A154-252 PU | 252X273X10 | 252 | 273 | 10 | 11 | 6 |
A154-258 PU | 258X278X15 | 258 | 278 | 15 | 16 | 6 |
A154-280 PU | 280X310X18 | 280 | 310 | 18 | 19 | 8 |
A154-300 PU | 300X330X17 | 300 | 330 | 17 | 18 | 10 |
A154-360 PU | 360X385X23 | 360 | 385 | 23 | 24 | 12 |
A154-400 PU | 400X424X12,5 | 400 | 424 | 12,5 | 13,5 | 12 |
